TS蝸輪齒輪減速電機

TS蝸輪齒輪減速電機

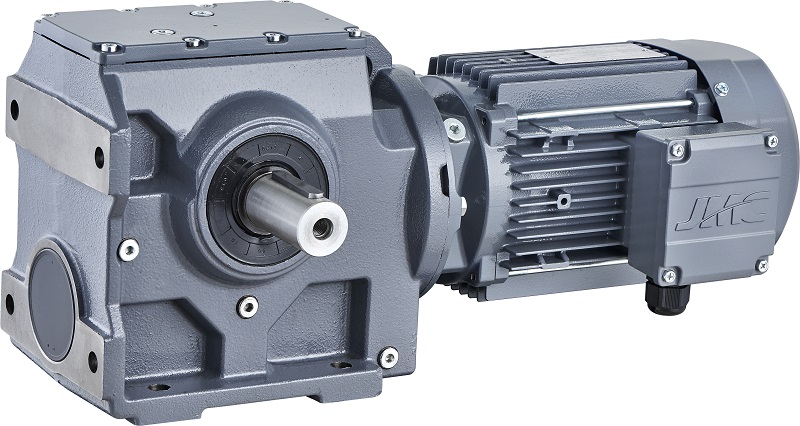

產品名稱:底腳安裝斜齒輪減速電機

產品規格:TS38 – 98

品牌:JMC

應用範圍:可與普通、製動、防爆、變頻、伺服、IEC等電機組合，可在立體空間六個方位任意安裝。產品廣泛適用於輕紡、食品、啤酒飲料、化工、自動扶梯、自動化倉儲設備、冶金、煙草、環保、物流等驅動領域。

• 產品介紹

  TS係列斜齒輪-蝸輪蝸杆減速電機

       TS係列斜齒輪-蝸輪蝸杆減速電機是在模塊組合體係的基礎上設計的新一代機電一體化產品，可分別與普通電機、製動電機、防爆電機、變頻電機、伺服電機、直流電機、同步電機等電機組合，可在立體空間六個方位任意安裝。

  TS係列斜齒輪-蝸輪蝸杆減速電機由斜齒輪-蝸輪蝸杆減速器和電機組成。斜齒輪、蝸杆采用優質合金鋼，表麵硬化處理，蝸輪采用耐磨錫青銅，都經過高精度設備加工成形。箱體為鑄鐵箱體，箱體經精密加工，確保形狀與位置精度。滿足承載能力強、壽命長、體積小、速比大、重量輕、效率高、噪音低的優越性能。

   產品設計方案

           •   底腳安裝或法蘭安裝         •   B5或B14法蘭安裝         •   實心或空心軸         •    空心軸帶鍵連接、鎖緊盤和花鍵

  TS..底腳安裝方式

  TSF..B5 法蘭安裝方式

  TSAF..B5 法蘭空心軸安裝方式

  TSHF..B5法蘭空心軸鎖緊盤安裝方式

  TSA..空心軸安裝方式

  TSH..空心軸鎖緊盤安裝方式

  TSAZ..B14 法蘭空心軸安裝方式

  TSHZ..B14法蘭空心軸鎖緊盤安裝方式



  技術數據
  速器速比範圍	[i]	6.80 ….. 288.00
  輸出扭矩	[Nm]	43 ……4,000
  電機功率範圍	[kW]	0.12 ….. 22

   斜齒輪 -  蝸輪蝸杆減速器設計

  Version		Size
  		38	48	58	68	78	88	98
  TS..	底腳安裝方式	TS38	TS48	TS58	TS68	TS78	TS88	TS98
  TSF..	B5 法蘭安裝方式	TSF38	TSF48	TSF58	TSF68	TSF78	TSF88	TSF98
  TSAF..	B5 法蘭空心軸安裝方式	TSAF38	TSAF48	TSAF58	TSAF68	TSAF78	TSAF88	TSAF98
  TSHF..	B5法蘭空心軸鎖緊盤安裝方式	TSHF38	TSHF48	TSHF58	TSHF68	TSHF78	TSHF88	TSHF98
  TSA..	空心軸安裝方式	TSA38	TSA48	TSA58	TSA68	TSA78	TSA88	TSA98
  TSH..	空心軸鎖緊盤安裝方式	TSH38	TSH48	TSH58	TSH68	TSH78	TSH88	TSH98
  TSAZ..	B14 法蘭空心軸安裝方式	TSAZ38	TSAZ48	TSAZ58	TSAZ68	TSAZ78	TSAZ88	TSAZ98
  TSHZ..	B14法蘭空心軸鎖緊盤安裝方式	TSHZ38	TSHZ48	TSHZ58	TSHZ68	TSHZ78	TSHZ88	TSHZ98
